MPI RFアクセサリ

MPI RFアクセサリ

Optical Microscope Probe

MPIは優れたRFケーブルおよびアクセサリーを用意してRFおよびミリ波帯における測定を完全サポートをいたします。

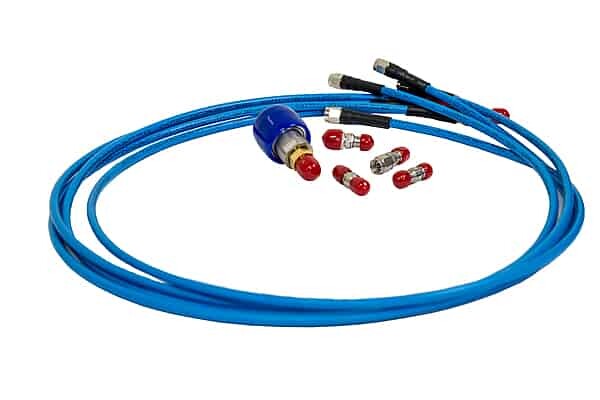

ケーブル

MPIではお客様の様々なオンウエハ測定要求にあった最適なRFケーブルをご用意しております。必要なケーブル長、ケーブルの重さの違い、そして要求される振幅、位相および温度安定度を満足するRFケーブルを高い精度を持つRFコネクタ付きで用意しております。また、製品寿命にも十分な配慮をしています。これらを考慮した結果、MPIでは2種類のRFケーブルを用意いたしました。高性能RFケーブル、MMCシリーズそして標準性能のRFケーブル、MRCシリーズです。周波数範囲はDC-18GHzからDC-110GHzで、要求される測定精度、予算を考えてRFケーブルを選ぶことができます。



ケーブルは120cmおよび80cmの2種類の長さのご用意があり、測定セットアップにあったケーブルをお選びください。

アダプタ

システム構成の変更や違う計測器とのインテグレーションの接続に高品質のRFおよびミリ波アダプタをご用意しております。

導波管

導波管はVバンド(50GHz)からの周波数帯域でVNAミリ波ヘッド(変換器)の出力ポートが導波管のインタフェースの場合に使用します。導波管の仕様は全世界共通であり、MPIより販売している導波管もどの計測器メーカのインタフェースにも対応しております。 MPIプローブシステム. 同時に、最大のシステム測定ダイナミックレンジを提供します。



Vバンド(WR15、50GHz〜75GHz)からGバンド(WR-5、140GHz〜220GHz)までの広い周波数帯域に対応しており、220GHz以上の測定では、RFプローブを直接コンバータの導波管ポートに接続することを推奨します。
