MPI PCBプローブシステム

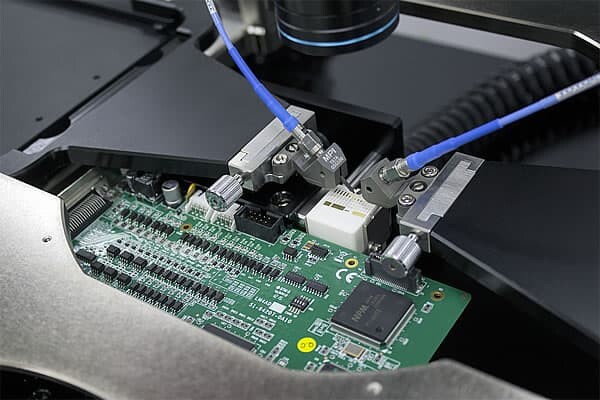

MPI manual probe systems configured with variety of different holders

MPIの全てのマニュアル型プローブシステムはウエハの測定のみではなく、いろいろなホルダを用意することにより、シングルエンド型およびデュアル型RFプローブを用いてPCBのSI(シグナル・インテグリティ)評価が可能です。チャネルの端で信号を測定することにより、アイパターン、ジッタ、歪、TDRインピーダンス、クロストーク、カップリング、損失、Sパラメータを測定できます。MPI TS150-THZおよびTS200-THZプローブシステムを用いればサブTHzまで周波数領域を拡大した測定が容易に可能です。

300 mm ウエハおよび大型PCBの測定

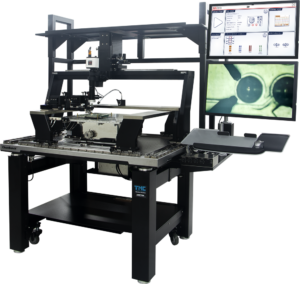

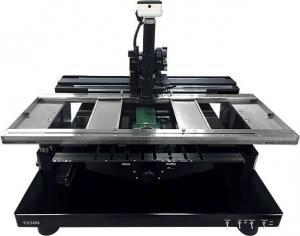

MPI TS300-PCB – Testing on 300 mm Wafers and Large PCBs

TS300-PCBはMPIの持つ汎用性に富むマニュアル型プローブシステムです。300 mmまでのウエハの測定および最大610 x 500 mmの大型のPCBの測定が可能です。MPIのマニュアル型プローブシステムの持つエアーベアリング機構、Probe Hover Control PHC™機構や広いプローブ範囲をカバーできる大型顕微鏡マウント を使用することにより、RF、ミリ波SIの測定が正確かつ迅速に行えます。また、故障解析デザイン評価等のアプリケーションにも使用可能です。

特長と利点

エアベアリング・ステージ

MPI独自のエアベアリング・ステージにより片手で簡単にウェハのXYポジショニングおよびローディングを可能にしました。またXY/θマイクロメータ移動機構を搭載することによりさらなる微調整(25×25 mm)が可能です。

MPI TS300-PCB - Air Bearing Stage with Optional Fine-Adjustment Micrometers

Slider

Slider

独自のプラテンリフト機構Probe Hover Control™

測定精度はコンタクト精度に依存します。再現性の高い(1 µm)プラテンリフト機構とともに、コンタクト、コンタクト・セパレーション(300 µm)、ロー ド(3 mm)の3つの独立したポジショニンが可能となっており、プローブ・被測定物の破損を防ぐセーフティ・ロック機能も持っています。これらの機能は高周波測定およびハイパワー測定時に大変重要で、正確で安定な測定を保証いたします。

TS200およびTS300には、さらにホーバ高さ(50または100 µm)機能がついており、パッドにプロ ーブを簡単にコンタクト可能です。

専用プローブプラテン

TS300-PCBではプラテンの高さを20 mm動かすことが可能です。また、RFマイクロポジショナを長方方向または任意に動かすことができ、TDRインピーダンス、Sパラメータ、クロストーク、220 GHzの広い周波数範囲にわたるSパラメータ測定も可能です。大型の顕微鏡マウント、PCBホルダおよび最適に設計されたプラテンにより、500 x 460 mmという広い範囲でのプロービングが可能になります。

TS300-PCB – Dedicated Probe Platen offers standard 20 mm probe platen height movement

PCBホルダ

TS300-PCBはいろいろな常温チャックまたは300 mm PRIME温度チャックと組みあわせが可能です。また、PCB用に大きなホルダーを用意しており、最大、24” x 20”(610 mm x 500 mm)のPCBを搭載可能です。また、専用のPCBホルダを用いることにより、最小、2”x 2” (50 mm x 50 mm) のPCBまたはパッケージICを搭載可能です。 2つのセラミック製補助チャックを用いてミリ波帯でのRF校正が正確に実施できます。

TS300-PCB – PCB Holder accommodates variety of ambient or 300 mm PRIME thermal chucks and/or a large holder

マニュアル型プローブシステム用MPI SENTIO®

簡単で使い易いい最新型マルチタッチ型プローブシステム・コントロール・ソフトウエア、SENTIO®は複雑な操作が要求される、今日のプローブ・テストシステムのコントロールに最適なソフトウエアです。

マニュアル型プローブシステムとSENTIO®を組み合わせることにより、プログラマブル型顕微鏡マウントをコントロールして、プロービングのナビゲーションが可能になります。また、プログラマブル型マイクロポジショナを使用することにより、RFの自動校正が可能になります。

MPI SENTIO® for Manual Probe Systems
