MPI NoiseShield™

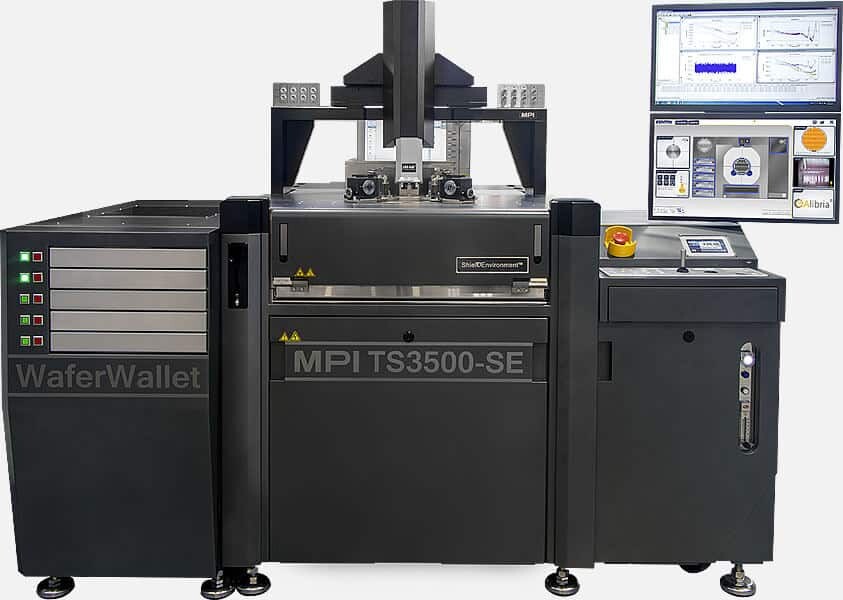

MPIのプローブシステムには高性能シールド環境を提供するShielDEnvironment™ 機構が用意されています。TS200-SE、 TS300-SETS2000-SETS3000-SE およびTS3500-SE ではEMIシールドおよび遮光環境が提供され、低雑音の測定を可能にします。MPIのShielDEnvironment™ のシールド仕様は実際の使用環境の下で定義されており、シールド仕様はケルビンDCプローブが測定構成に含まれる形で定義されています。これによりShielDEnvironment™ 付きプローブシステムでは1/f(フリッカー)雑音、RTN測定が正確かつ安定に行えます

特長と利点

優れたシールド機構



MPIのNoiseShield™ はお客様の低雑音測定を低コストかつ付加価値の高い形で実現しましたシールド機構です。被測定物(DUT)および測定器(プレアンプおよびケーブル、コネクタも含む)に対して優れたEMIシールディング効果を発揮します。

NoiseShield ™ オプションはケーブル長を短くして寄生容量を少なくし、ロールオフ周波数を最大化することができます。 また、外部からの磁界の影響を最小限にして、安定で測定場所に左右されない1/f、RTN測定を実現しました。

NoiseShield™ DUOはPrimarius 9812DXの2個のプリアンプで、1/f雑音およびRTNの2チャンネル同時平行測定を実現します。これにより測定効率を2倍にすることが可能になりました。

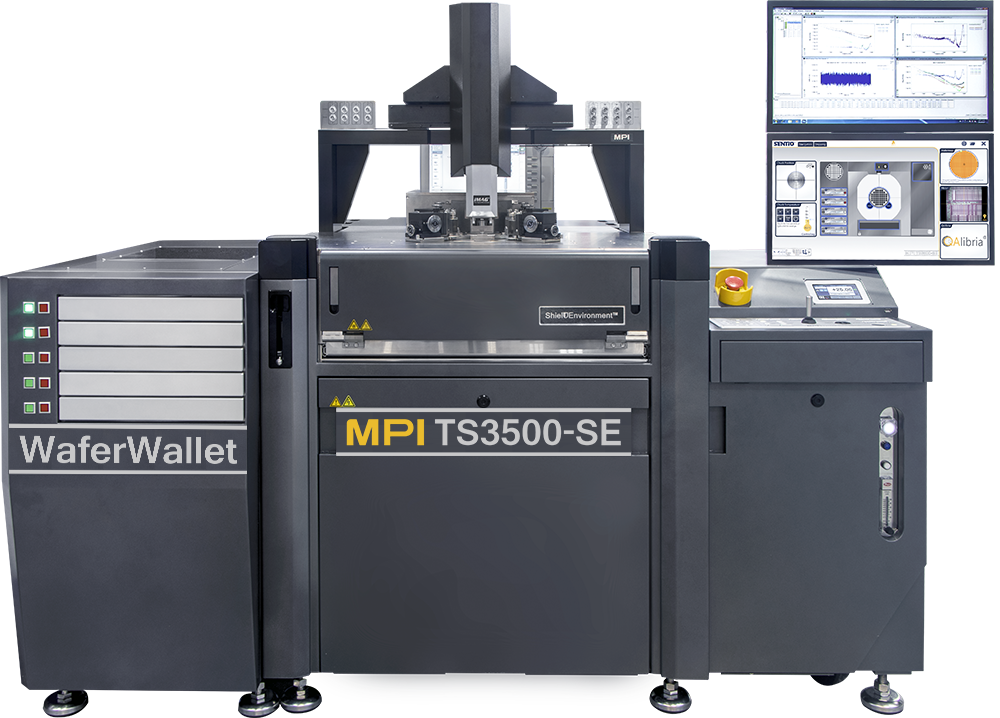

シームレスなインテグレーション

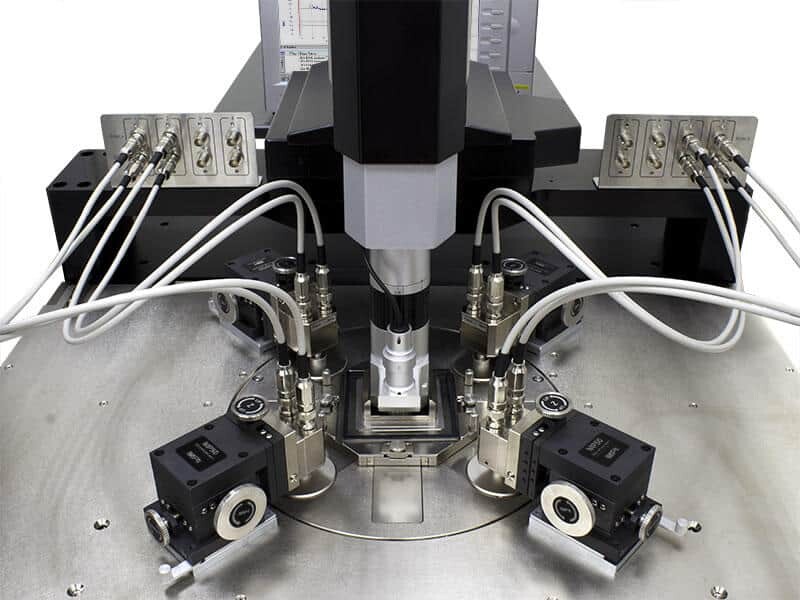

低インビーダンス・ケーブル、低インビーダンスでのシステム接地、さらにケルピン型プローブにフェライト・コアを付けてプローブシステムによる影響をいわば透明化しました。その結果、測定器の持つ雑音フロアと同等な低雑音測定がプローブ・ステーション上で可能になりました。

NoiseShield™ はProPlus 9812DX 精密型LNAとの組み合わせを簡単にし、LNAをDUTの近くに置けるようにました。また、DCおよび RFのパッド設計もサポートにします。

詳細につきましてはこちらをご参照ください。
