LEDチッププロセス、LEDAブランドのAVIシステムはプロービング/ソート後の欠陥分析を専門としています

AS800 とは？

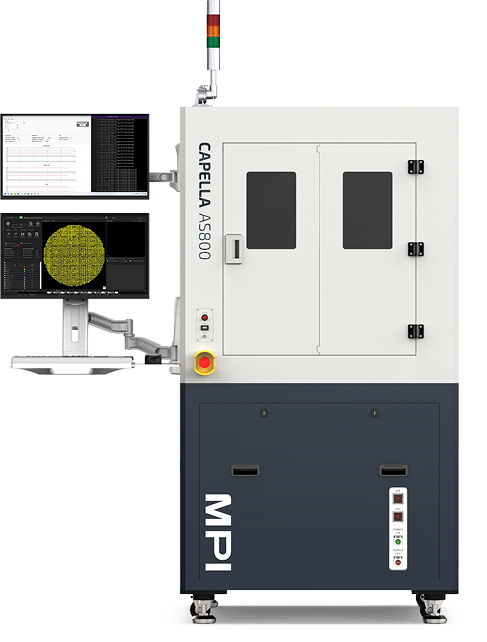

2D 自動光学検査装置

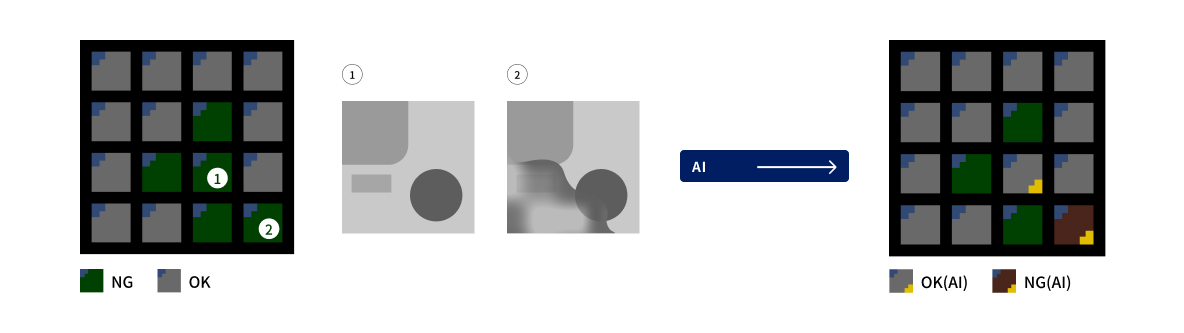

AS800 は、業界をリードする 2D 自動光学検査装置であり、高効率かつ高精度な欠陥検出を実現し、さまざまなウェーハ製造プロセスに対応します。柔軟なモジュール設計、多様な照明構成、そして AI 駆動のインテリジェント認識技術により、生産品質の継続的な維持をサポートします。

ウェーハ表面の欠陥検査、内部クラックの解析、あるいは高精度な特殊アプリケーションにも、AS800 は信頼性と効率性を兼ね備えたソリューションを提供し、生産歩留まりの向上と市場競争力の強化に貢献します。

ファクトシートを表示

ソリューション

どのように検査課題を解決するのか

高品質基準の確保

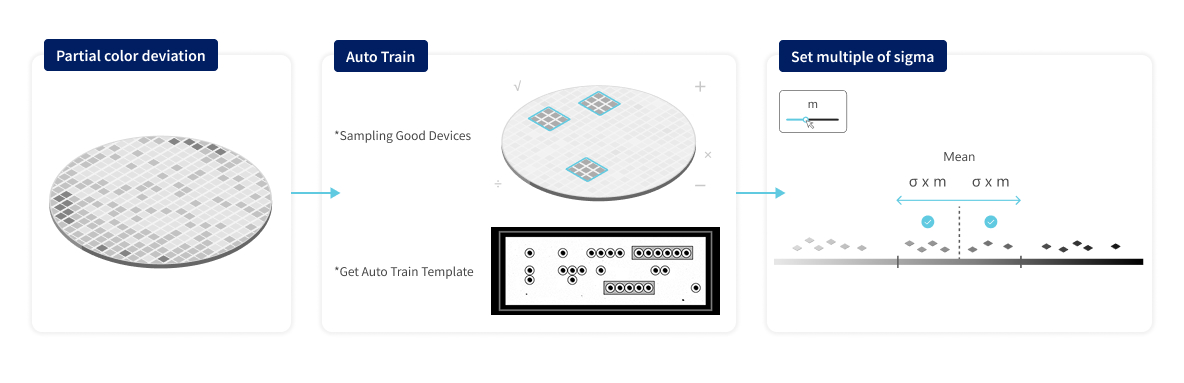

AS800 は、品質のばらつきという課題に対応するために設計されており、高精度なイメージング技術と柔軟な照明システムを組み合わせることで、多様な材料や構造に対して効率的な検査を実現します。誤検出や見逃しのリスクを大幅に低減し、製品品質の一貫した管理を可能にします。本システムには以下のような高度な検査機能が搭載されています：

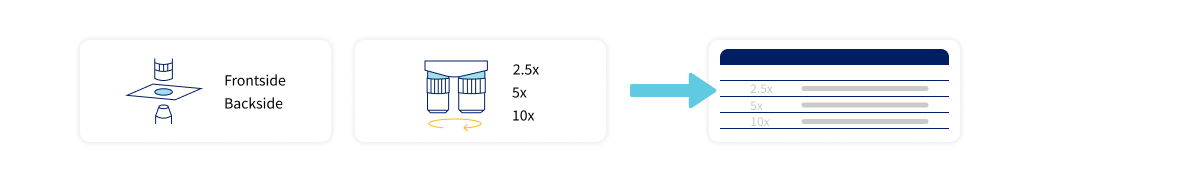

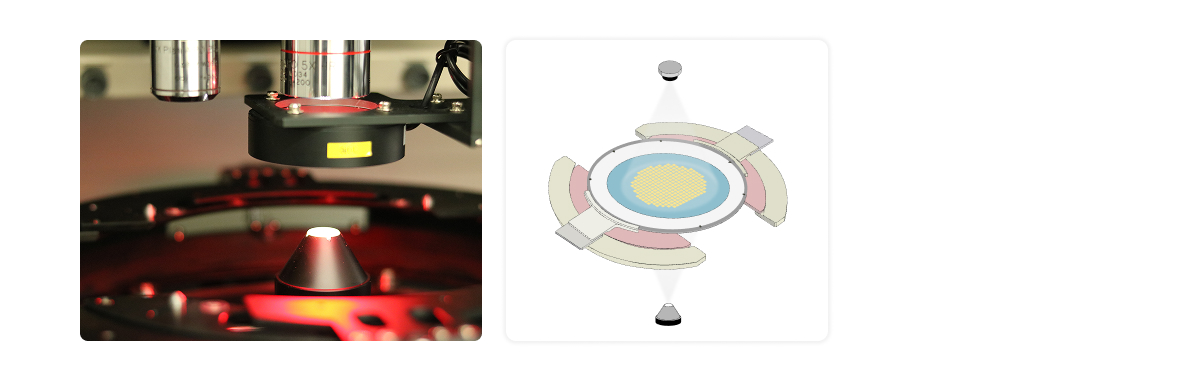

両面同時検査

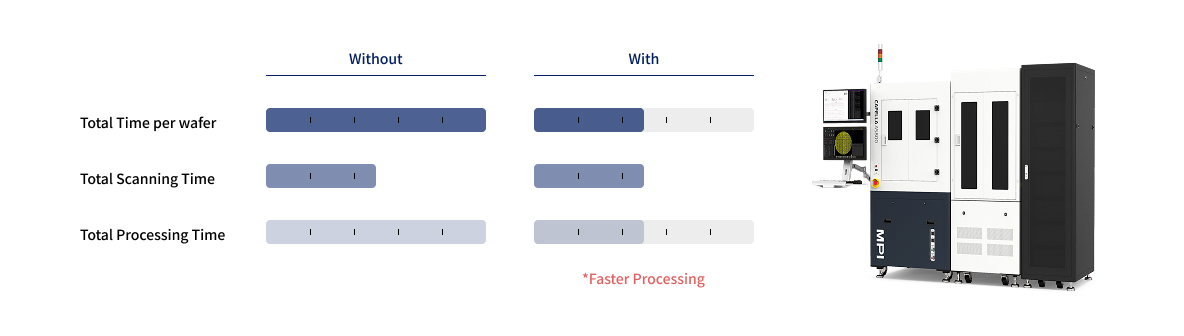

高性能分散コンピューティングシステム

欠陥検査

2D 検査

表裏両面に対応した高精度検査をサポート。

電極の欠陥、剥離、チッピング、エピタキシャル欠陥などを検出可能。

3D 検査

全方位の三次元測定および表面プロファイル検査に対応。

複雑な構造における高精度測定に最適で、検出の深度と精度を大幅に向上。

光源の応用

可視光検査

表面構造を正確に検出。

電極のスクラッチ、発光エリアの欠陥、その他の表面欠陥の検査をサポート。

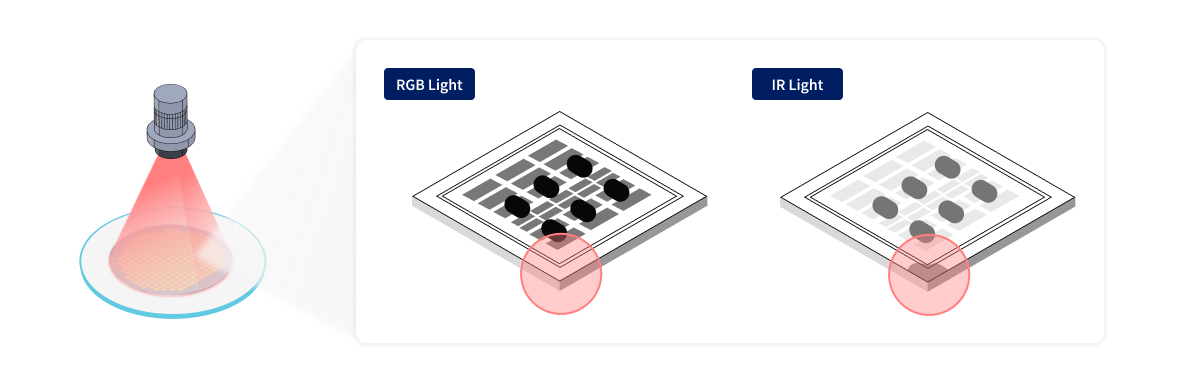

IR 光源検査

高透過性の赤外線光源により、クラック（暗裂）を検出し、材料内部の潜在的な亀裂を識別可能。

非破壊検査に対応し、熱影響を抑えた効率的な内部構造分析を実現。

UV 光源検査

微細クラックの検出に適しており、表面の微小欠陥を高精度で識別。

Micro LED の構造健全性検査に対応し、発光の安定性と高信頼性を確保します。

材料別の応用

Si（シリコン）

IC、MEMS、センサー、メモリ製造における欠陥検査に適用され、高精度な検査を実現します。

GaAs（ガリウムヒ素）

光通信（PD、VCSEL）、LED、RF 用途に広く使用され、精密デバイスに対する信頼性の高い検査を提供します。

GaN（窒化ガリウム）

高周波および高出力電子デバイス向けに適用され、高出力アンプの性能検証において、信頼性と効率性を確保する高精度な検査を実現します。

EEL（エッジエミッティングレーザー）

光通信（PD、VCSEL）、産業用レーザー、医療機器などに対応し、高精度な検査ソリューションを提供。構成部品の品質と安定性を保証します。
